Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
Полезные статьи

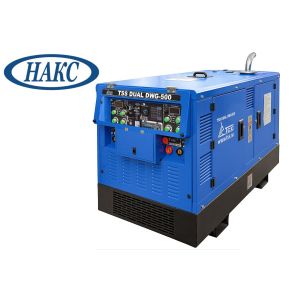

Читать все статьиДвухпостовой дизельный сварочный генератор TSS DUAL DWG-500
1 963 654
₽
Характеристики товара
Артикул:
039736
Гарантия, срок (мес):
24 месяцев/2000 моточасов
Масса, кг:
750
Напряжение (В):
400/230
Регулятор напряжения:
AVR
Количество фаз:
3/1
Тип генератора:
Бесщеточный, синхронный, самовозбуждающийся, 4х-полюсной
Частота, Гц:
50
Мощность номинальная, кВт:
22
Ёмкость масляной системы (л):
8
Рекомендуемый тип масла:
SAE 15W40/10W30
Габаритные размеры (Д;Ш;В; мм):
1680x820x1010
Частота вращения коленвала (об/мин):
1500
Рабочий объём двигателя (л):
2.3
Система охлаждения:
Жидкостная
Мощность максимальная, кВт:
25
Вид топлива:
дизель
Габаритные размеры упаковки (Д;Ш;В; мм):
1815х950х1105
Объём топливного бака (л):
85
Уровень шума (dB/7м):
83
Расход топлива л/час:
7
Тип запуска:
Электростарт
Модель двигателя:
Weichai WP2.3D33E200
Мощность двигателя, кВт/л.с.:
30 ( макс. 33 ）/ 41 ( макс 45)
Номинальный ток (А):
50.5
Тип двигателя:
Вертикальный, рядный, 4-тактный, с водяным охлаждением
Мощность номинальная, кВА:
27.5
Мощность максимальная, кВА:
31.2
Коэффициент мощности:
0.8
Исполнение:
Шумозащитный кожух
Двигатель:
Weichai WP2.3D33E200
Установленный аккумулятор Ah/V:
75/12
Серия:
Сварочный агрегат
Блок зарядки АКБ:
Да
Степень защиты:
IP44
ПВ, %:
60
Масса брутто, кг:
850
Диаметр электрода, мм:
1,6-10
Упаковка:
Фанерный ящик
Напряжение холостого хода, В:
74
Количество розеток 220В:
1х16А, 1х32А
Электрическая мощность, кВт:
22
Модель генератора:
WHI184G
Предпусковой подогреватель:
Да
Приборы контроля:
Уровень топлива, температура антифриза, давление масла, заряд батареи, счетчик моточасов
Род сварочного тока:
Постоянный
Выход 12V (Ампер):
нет
Дисплей сварочного тока:
Да
Автомат защиты:
Да
Останов по низкому давлению масла:
Да
Дистанционная регулировка тока:
Да
Диаметр порошковой проволоки, мм:
1,6 / 2,0
Мощность и области применения!
Двухпостовой дизельный сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока. Суммарный сварочный ток 500А.Дизельный агрегат может использоваться как источник электроэнергии 400В/230В. Номинальная выходная мощность генератора 22 кВт.
Надежность работы

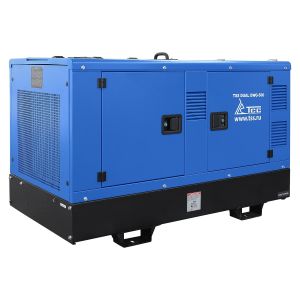

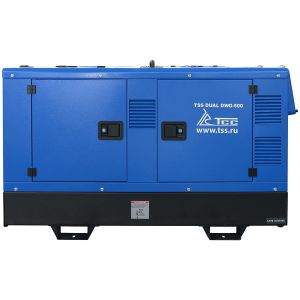

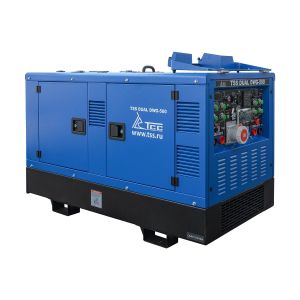

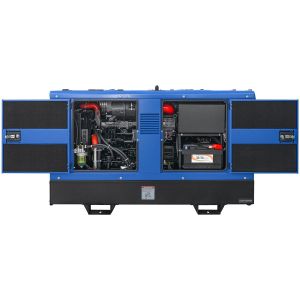

Двухпостовой сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух.В раму встроен топливный бак увеличенного размера. Объем топливного бака 85 л. Расход топлива 7 л/ч. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
ВИДЕО ОБЗОР на Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500
- Одновременное питание электропотребителей и сварочный процесс Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки
- 22 кВт – номинальная мощность 25 кВт максимальная выходная мощность для питания электропотребителей
- Объем бака 85 л, расход 7 л/ чаc 12 часов автономной работы на одном баке, при максимальной мощности
- Сварочные функции на оба поста: MMA, CELLULOSE, Lift TIG DC, FCAW, CAG-A
- Сварка электродами с различным металлургическим типом покрытия Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск
- Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления
ПАНЕЛЬ УПРАВЛЕНИЯ:
- 1. Дисплей тока/напряжения
2. Выключатель VRD
3. Индикатор VRD
4. Ключ запуска 5. Контроллер подогревателя жидкости
6. Питание подогревателя жидкости
7. Указатель уровня топлива
8. Многофункциональный дисплей:
- обороты двигателя
- давление масла
- температура охлаждающей жидкости
- заряд аккумулятора
- счетчик моточасов
9. Индикатор VRD
10. Выключатель VRD
11. Дисплей тока/напряжения
12. Аварийный индикатор
13. Переключатель режимов сварки
14. Регулятор сварочного тока/напряжения
15. Регулятор Горячего старта
16. Регулятор Форсажа дуги
17. Разъём для подключения пульта ДУ ММА
- 18. Клемма «-» поста В
19. Кнопка аварийной остановки
20. Клемма «+» поста В
21. Главный автомат защиты
22. 1-фазная розетка (АС 230В)
23. Силовая 1-фазная розетка (АС 230В)
24. Вольтметр
25. 3-фазная розетка (АС 400В)
26. Подогрев масла
27. Клемма «+» поста А
28. Контакт заземления
29. Переключатель Холостого хода/Нагрузки
30. Клемма «-» поста А
31. Разъём для подключения пульта ДУ ММА
32. Регулятор Горячего старта
33. Регулятор Форсажа дуги
34. Переключатель режимов сварки
35. Регулятор сварочного тока/напряжения
36. Аварийный индикатор
ПРЕИМУЩЕСТВА:
- Одновременное питание электропотребителей и сварочный процесс
- 12 часов автономной работы на одном баке, при максимальной мощности Объем бака 85 л, расход 7 л/ час
-
- Приборы для контроля на панели управления - пост А Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления
- Приборы для контроля на панели управления - пост В Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления
- Сварочные функции на пост А • MMA (ручная дуговая сварка)
• CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
• Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
• FCAW (полуавтоматическая сварка порошковой проволокой)
• CAG-A (воздушно-дуговая строжка угольным электродом)
- Сварочные функции на пост В • MMA (ручная дуговая сварка)
• CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
• Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
• FCAW (полуавтоматическая сварка порошковой проволокой)
• CAG-A (воздушно-дуговая строжка угольным электродом)
Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки
25 кВт максимальная выходная мощность для питания электропотребителей, 22 кВт – номинальная мощность
12 часов автономной работы на одном баке, при максимальной мощности. Объем бака 85 л, расход 7 л/ час
Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги
Сварка электродами с различным металлургическим типом покрытия
Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск
Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях
Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления
Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления
Сварочные функции на оба поста:
MMA (ручная дуговая сварка)
CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
FCAW (полуавтоматическая сварка порошковой проволокой)
CAG-A (воздушно-дуговая строжка угольным электродом)
Таблица. Распределение мощности на сварку и генератор
| Пост A, Сварочный ток(A) | Пост A, Напряжение (В) | Пост A Потребление мощности генератора (кВт) | Пост B, Сварочный ток(A) | Пост B, Напряжение (В) | Пост B Потребление мощности генератора (кВт) | Пост A и B одновременно, оставшаяся выдаваемая мощность генератора (кВт) |
|---|---|---|---|---|---|---|
| 100 | 24 | 3 | 100 | 24 | 3 | 19 |
| 150 | 26 | 4,8 | 150 | 26 | 4,8 | 15,4 |
| 200 | 28 | 6,7 | 200 | 28 | 6,7 | 11,6 |
| 250 | 30 | 9 | 250 | 30 | 9 | 7 |
| 300 | 32 | 11,5 | 300 | 32 | 11,5 | 2 |
| 350 | 34 | 14,5 | 350 | 34 | 14,5 | / |
| 400 | 36 | 17,5 | / | |||
| 450 | 38 | 20,5 | / | |||
| 500 | 40 | 24 | / |
ОПИСАНИЕ МОДЕЛИ:
- СВАРОЧНЫЙ ТОК:
- Пост А Регулируемый горячий старт
Регулируемый форсаж дуги
- Пост В
Регулируемый горячий старт
Регулируемый форсаж дуги
- Пост А Функция VRD
- Пост В
Функция VRD
- Подогрев масла Для запуска в холодное время года

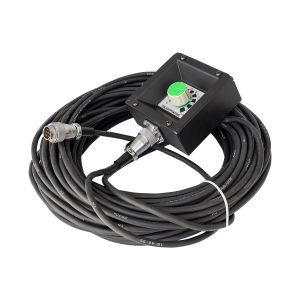

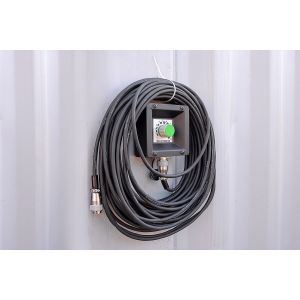

- Пост А Дистанционная регулировка тока для MMA и TIG сварки (ПДУ на магните в комплекте поставки)
- Пост В
Дистанционная регулировка тока для MMA и TIG сварки (ПДУ на магните в комплекте поставки)
- Кнопка экстренной остановки Для удобства оператора
-
>Напряжение / частота / счетчик моточасов
Индикатор температуры охлаждающей жидкости
Индикатор давления масла
Индикатор заряда батареи
Показатель уровня топлива
Диапазон регулировки СС: 30-500А / CV: 14-39V (для FCAW)
При работе двумя поста одновременно: пост А - 250А (ПВ 100%) + пост В - 250А (ПВ 100%)
олько пост А - 350А (ПВ 60%) или пост В - 500А (ПВ 60%)
ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:
Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В
Плавная бесступенчатая регулировка тока и напряжения
Регулируемый горячий старт - оба поста
Регулируемый форсаж дуги - оба поста
Функция VRD – оба поста
Подогрев масла
Предустановленный подогреватель охлаждающей жидкости
Дистанционная регулировка тока для MMA и TIG сварки - оба поста (два ПДУ на магните в комплекте поставки)
Предпусковой подогрев двигателя для запуска при отрицательных температурах
Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты
Кнопка экстренной остановки
КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:
ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:
Без сварки - максимальная выходная мощность 25 кВт
Одновременно со сварочным током 2 х 250А - выходная мощность 7 кВт
Розетки - AC400В/50,5A, AC230В/ 2х16А
КОМПЛЕКТАЦИЯ:
-
- Кабельный штекер -4 шт.
- Держатель электрода 500-800 А - 2 шт.
- Клемма заземления 500А - 2 шт.
- Штепсельная вилка 1~/230В 16A - 2 шт.
- Штепсельная вилка 3~/400В - 1 шт.
- MMA пульт ДУ для поста В (500А, 15 м) - 1 шт.
- MMA пульт ДУ для поста А (350А, 15 м) - 1 шт.
- Фильтр масляный – 1 шт.
- Фильтр топливный – 1 шт.
- Фильтр воздушный – 1 шт.
- Ремень вентилятора – 1 шт.
ДОПОЛНИТЕЛЬНО ДОКУПАЕТСЯ:
- 024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм
- 024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
- 025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
- 024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
- 017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
- 017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)
ВИДЕО ОБЗОР на Cварочный двухпостовой агрегат TSS DUAL DWG-500
