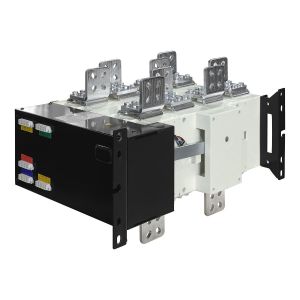

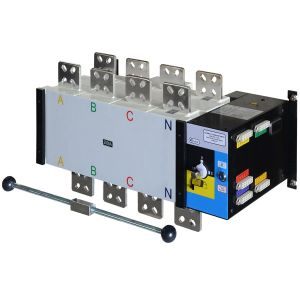

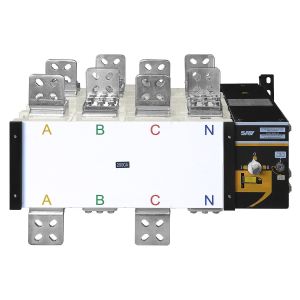

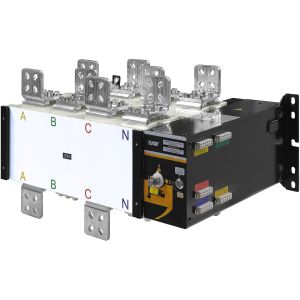

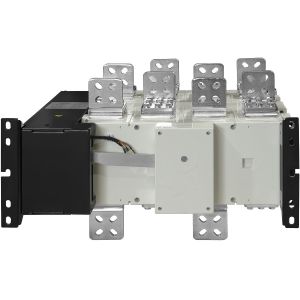

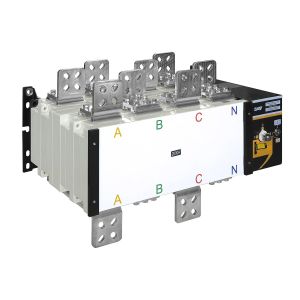

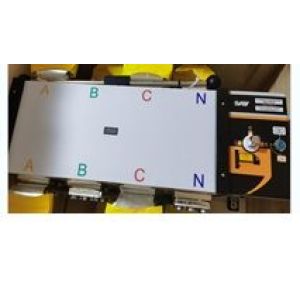

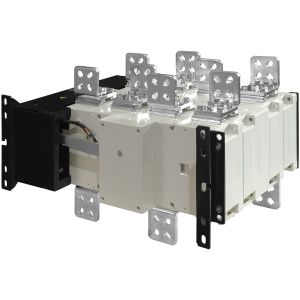

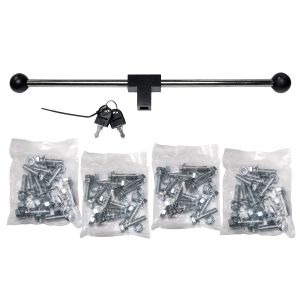

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-2000 4P
Характеристики товара
Рубильник реверсивный TSS SHIQ5 2000А с моторным приводом - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает:
- Безыскровое переключение нагрузки;
Полное отключение нагрузки (в «нулевом положении» рубильника);
Возможность ручного переключения;
Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной).
В режиме AUTO (автоматический):
Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению.
В режиме MANUAL (ручной):
Переключения возможны только ручкой переключения. Плата и механизм управления отключены
При работах по обслуживанию и ремонту систем:
Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения.
ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 2000А
| Свойства | Преимущества |
|---|---|
| Контакты (1) выполнены из меди с промышленным покрытием для лучшей электропроводимости и предотвращения окисления контактов | Срок службы дольше на 45%. Нет необходимости обслуживания контактов. Ниже нагрев контактов. |
| Надёжный привод с редуктором со стальными цилиндрическими прямозубыми шестернями (2), металлическими тягами (4) и ограничителем хода с буферной пружиной (5) | Срок службы дольше на 45% |
| Термозащита двигателя (3) от перегрева с неопреновой изоляцией, мотор устойчив к температурам до 1100С | Вероятность ранних отказов меньше на 30% |
| Блок управления производится с высокой точностью на беспылевом производственном участке (6) | Снижение уровня дефектов до уровня менее 1 дефекта на 10,000 образцов |
УСЛОВИЯ ПРИМЕНЕНИЯ
- Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
Допустимый угол наклона рубильника ±23°
Класс защиты: IP20
Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
Гарантия 12 месяцев
ОРГАНЫ УПРАВЛЕНИЯ
ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА
НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА
ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА
РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 2000А
РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ
| Модель | Артикул 1С | А | А1 | B | C | E | G | H | J | K | L | N | O | P | R | S | T | U | V | Y1 | Y2 | Y3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSS SHIQ5 2000А | 019362 | 1007 | 633 | 455 | 562 | 495 | 470 | 53 | 467 | 220 | 11 | 84,5 | 524 | 120 | 80 | 80 | 15 | 250 | 33 | 147 | 84 | 147 |
